POWER MOTOR 87.0mm×65.0mm 1545cc
最強のNAエンジン/最速の過給エンジンプロジェクトシリーズ のご案内です
公差修正作業を行った104ｃｃプラスの総排気量1545ｃｃの3.0mmボアアウトエンジンを制作致します
中間（追い越し）加速ではNINJA H2やHAYABUSAにも負けないパフォーマンスを発揮いたします
トータルバランスを考えたエンジンスペック、その他ハイパフォーマンスメニューも御案内させて
頂きます。
|
|
 |
■ 1545cc POWER MOTER PACKAGE |
|
・JE PISTON 87.0mm（WPC加工） ・シリンダーへッドハイコンプレッション仕様 ・クランクシャフトダイナミックバランス ・ポート研磨（吸気内径拡大研磨 ） ・高精度タペットクリアランス調整 ・バルブタイミング最適値調整（±0.5度） ・STDコンロッド重量バランス研磨 ・空燃比調整 （ECUチューニング）
エンジン製作～最終セットアップ ￥1.800.000～ ●以下高回転対応レーシング仕様オプション ・レーシング仕様（キャリロコンロッド） ・クランクシャフト軽量バランス加工 ・レブリミット引き上げ（＋1000ｒｐｍ） ・点火時期調整（ECU書き換え） ・ビッグ ボア スロットル加工（47～48φ） |

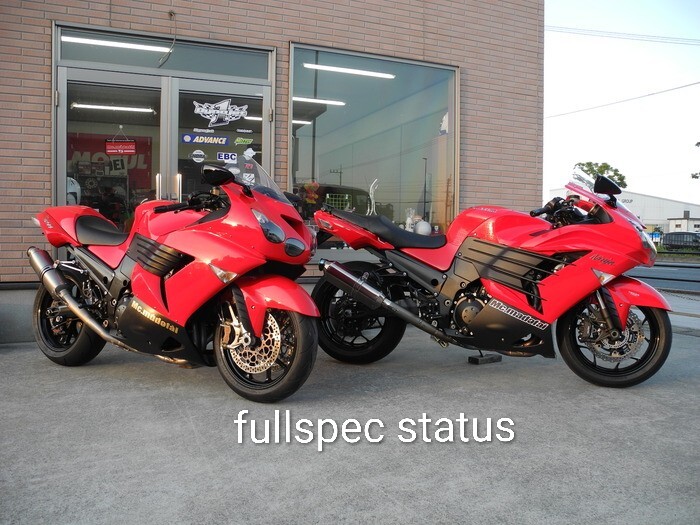

フラッグシップ車両 高精度エンジンオーバーホール/チューニング フルオーダー製作受付けしております
■乗り易くて速い、耐久性を含めた最強のＮＡエンジン製作いたします
以下、ZX-14R 1545cc 加工内容のご紹介です
|
|
■ピストンボア 測定
ピストンの測定方法で重要なのは測定する部位とピストンと マイクロメーターの水平を保つということになります、 マイクロメーターをピストンの測定位置で水平を出します 測定する位置（高さ）に正確にマイクロメーターを 合わせて測定いたします
|
| ＜詳しくは写真をクリック＞ |

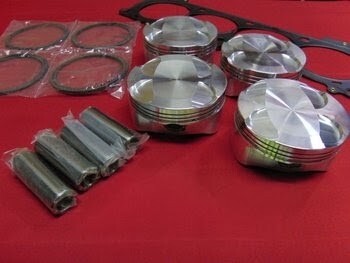

■1545cc (87.0Φ) ピストン重量合わせ
水冷４気筒の場合は過去の採用経験にもとずき弊社ではJEピストンを優先採用致しております
重量公差のばらつきやオイル消費量などの過去データーのもとにお勧めいたしております。
ピストンの重量合わせ公差は±0.1グラム以内で仕上げることが可能です。
■WPC 加工 （ピストン/カム/メタル 他主要部品）
コンプリートエンジン/チューニングにはＷＰＣ処理加工を採用おります。
写真はＺＸ-14Ｒの1545ｃｃの87φピストン、ピストンリング、ピストンピンのＷＰＣ＋ＭＯＳ2の複合処理です
処理後は鈍いシルバーの光沢を放ちます。
フリクションロスチューニングＷＰＣ＋モリブデンショットの複合処理です、フリクションロス低減は燃費、
耐久性、スムーズな回転フィーリングなど全てに効果が期待できます。
ピストン ・ピストンピン ・ピストンリング ・カムシャフト ・メタル ・コンロッド等 その他、
お勧めしたい処理パーツの 御案内をさせていただきます。
■バルブシートカット及びバルブ摺り合わせ
シリンダーへッドオーバーホールの要です、バルブシートリングの当り面の補修及び修正作業です
当り幅、当り位置などはそのエンジンのチューンナップ及び用途に応じた適正値で行います
吸気ポート側はビックバルブ効果を狙ったシートカットと排気量拡大に合わせたシートリング
からの流れを合わせたポート形状に加工します
■燃焼室容積計測
へッド面研前と研磨後の容積変化を記録しておきます比較データーとしての記録管理が主です
（写真は機械仕上げ燃焼室のＺＸ－１４Ｒのシリンダーへッドです）
 |
■ポート研磨（流速強化）
|
 |
■ポート研磨 表面仕上げ
|
|
ポート表面は６００～８００番研磨で仕上げていきますが ポート壁面の違いはパワーグラフや体感できる差には現れません。 それよりも流速を考えた形状やシートリングの繋がりを重視します |
 |
■バルブガイド加工
大幅な排気量拡大(ボア＆ストロークアップ）
の場合はポートも一部拡大研磨する場合もありますが
通常はSTDポート形状をバリ取り修整に留めます
レーシングポートの場合はバルブガイドも加工します |
|
|
■バルブタイミング調整
タペットクリアランスは独自の考えでカムシャフト 作用角いっぱいを利用する方法で最適数値を探ります。
バルブタイミングはタぺットクリアランスに影響を 受けないロブセンター方式で行います 主に吸気側のバルブタイミングの調整でバルブ全閉後 の理論圧縮比の調整を行います。
|

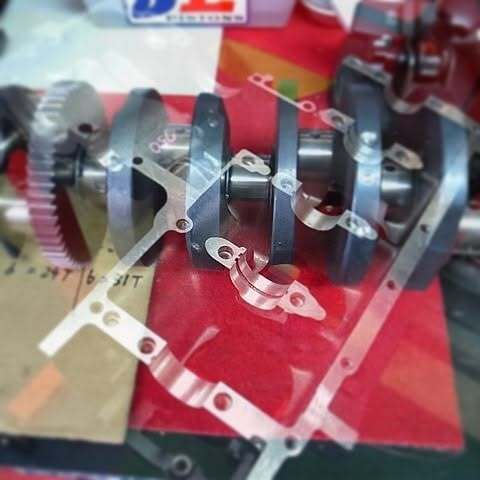

■ストロークアップクランク
ストロークアップクランクとキャリロ製コンロッド
ストロークアップクランクを用いて1540ｃｃの
ZZR1400（ZX14）の製作履歴有り
低速のトルク特性はZX-14Rの1545ｃｃよりも
トルクフルなエンジンになります
ZX-12R 1270cc ボアアップエンジン
1352cc ボア×ストロークアップエンジンの
製作実積もございます
 |
■メタル選別の測定
オイルクリアランスは実測で決定します。 同じ品番のメタルでも1000分台の公差がありますので 数多くのメタルの中から最適な数値を導き出して選出します。 測定はあくまでも数値管理です、一番正確なのは実働 状態の現物確認です。
|
■常温測定
ボアゲージによるコンロッド内径測定 。
メタル選択のための測定ですが測定方法は１つではありません
社外品を採用する時の基準メタルの選択計測方法です
最終確認は実働状態確認から数値記録します
 |
■バルブ研磨
１本１本最終研磨は手磨きで仕上げていきます適切な キャブレーションと組み合わせますと燃焼効率向上及び 高速運転時はカーボンの付着を少なくする事ができ クリーンな燃焼室状態を保つ事が出来ます 機械仕上げ燃焼室にも有効です
|
 |
■燃焼室研磨
鋳肌を滑らかにして表面積に変化を与えます 最近は燃焼室機械加工仕上げが量産車でも可能に なっております. 燃焼室のカーボンの蓄積を防ぎ 高速稼働時のクリーンな燃焼室を保つための 手動研磨チューニングです
|
 |
 |
■高精度タぺットクリアランス調整
掲載準備中
